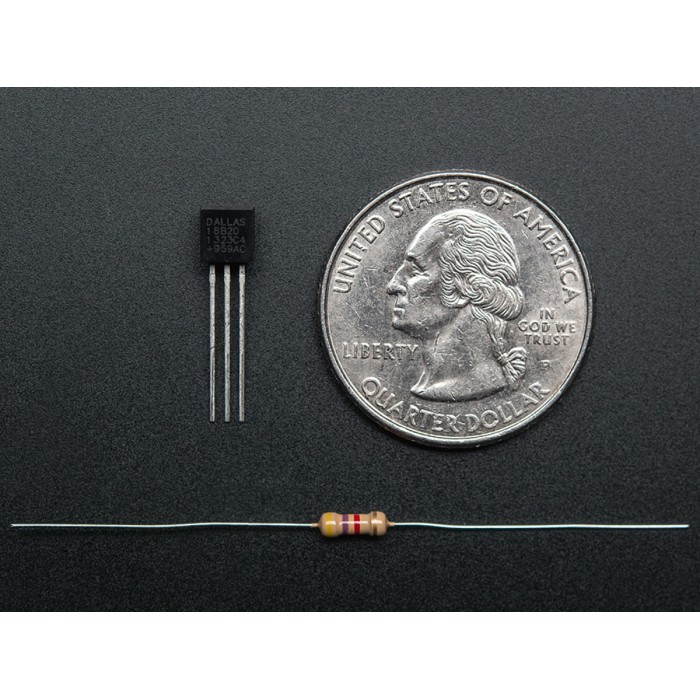

DS18B20 Dijital Sıcaklık Sensörü

DS18B20 Dijital Sıcaklık Sensörü hakkında

DS18B20 Dijital Sıcaklık Sensörü 12 bitlik iyi bir keskinliğe ve 1-tel özelliğine sahip bir sıcaklık sensörüdür. Bu sensörler 1-tel destekleyen mikrodenetleyicilerle oldukça uyumlu çalışırlar. Birden fazla sensörü aynı pine bağlamak mümkündür. Her sensörün içine donanımsal olarak yazılmış 64 bitlik seri numarası bulunmaktadır. Bu nedenle bütün sensörler eşsizdir. Sensörler hem 3.3V hem de 5V seviyesinde çalışabilirler.

DS18B20 Dijital Sıcaklık Sensörü ‘nün tek eksik yanı Dallas 1-Wire protokolü kullanmasıdır. Bu protokol oldukça karmaşıktır ve haberleşmenin sağlanması için çok fazla çözümleme yapılması gerekmektedir.  Arduino için çok iyi bir 1-tel kütüphanesi bulunmaktadır ancak bazı mikrodenetleyicilerde 1-tel desteği bulunmamaktadır.

DS18B20 Dijital Sıcaklık Sensörü - Genel Özellikler

• İyi kesinlikte 1-tel sıcaklık sensörü
• 1-tel arayüzü kullanır – haberleşme için tek bir dijital pin yeterlidir
• Sıcaklık limiti alarm sistemi
• 12 bit kesinlik
• Dahili dijital analog çevirici
• Çok sayıda sensör tek hatta bağlanabilir

DS18B20 Dijital Sıcaklık Sensörü - Teknik Özellikler

• Sıcaklık Menzili: -55°C - 125°C
• Çözünürlük: Seçilebilir 9-12 bit
• Donanımsal eşsiz 64-bit ID
• -10°C - 85°C arasında ±0.5°C doğruluk
• 750ms altında sorgu süresi
• 3V – 5V besleme/veri voltajı

Belgeler

DS18B20 Datasheet

Dallas Sıcaklık Kontrol Arduino Kütüphanesi: http://www.milesburton.com/?title=Dallas_Temperature_Control_Library

OneWire Kütüphanesi: http://www.pjrc.com/teensy/td_libs_OneWire.html

Kaynaklar

Adafruit Web Sitesi: https://www.adafruit.com/product/374
